U陽光板是一種先進的聚碳酸酯中空板插接系統，集合了設計靈活、良好透光性、高隔熱性和高強度為一身。它能提供一個輕質、不膨脹和防漏設計，且能承受非常高的荷載。U型陽光板系統的多個優勢使其成為多種設計項目中長期使用的理想選擇。作為一種建筑采光系統，U型陽光板被廣泛用于多種采用平面或是彎曲設計的屋頂和覆層。

U型陽光板是一種建立在8毫米、10毫米、18毫米和20毫米厚擠出型PC板材上的自我緊固系統。

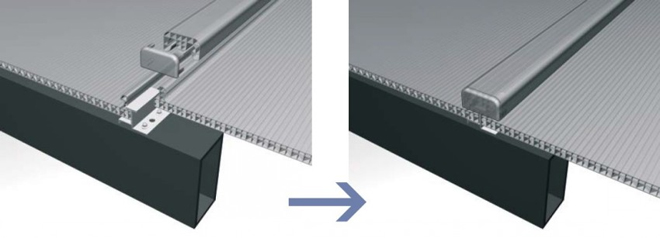

T字緊固件將U型陽光板系統夾住并固定到構件上，無需在板材上鉆孔。鋁制密封條封住板材的下端，防止灰塵進入，同時提供有效排水。

鋁制F型材與板材的兩個邊接合到一起，完成整個結構的安裝。

C或鋁制連接件將板材連接到一起，連接件的兩端則用堵頭密封。

U型材（PC或鋁制）或鋁制F型材密封住板材的上端。

面或是彎曲設計的屋頂和覆層。

一、板材規格

       U型板材采用多層結構，有8毫米、10毫米、18毫米和20毫米四種厚度。標準U型陽光板雙面都有UV保護層（也可以定做成只有一面有UV保護層）。板材最大長度根據運輸條件兒定（標準長度：6000MM）

 二、板材數據

三、顏色和透光

 1、REGALON-8-600/1050

2、REGALON-10-600/1050

3、REGALON-12-600/1050

4、REGALON-18-1050

 5、REGALON-20-1050

 LT（透光率）=入射可見光通過一個物體的比例。
SHGC（太陽得熱系數）=入射太陽輻射被一個物體傳導的比例，包括直接陽光穿透和部分內部陽光輻射吸收。
SC（遮蔽系數）=在同等條件下，太陽熱量穿透一塊窗戶與穿透一塊標準1/8英寸厚單塊玻璃的數量的比值。

四、隔熱性

 五、典型物理性能

 除非有特殊說明，否則全采用的是美國材料試驗協會（ASTM）方法。
六、系統組件定義

U型陽光板系統主要是由板材類型來定義的，所有其他組件都是根據板材類型來選擇的。

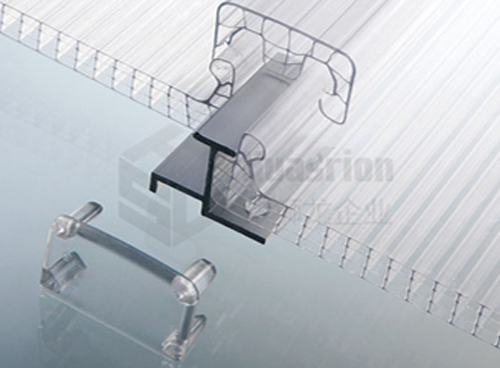

A） 連接件

連接件（PC或鋁制）適用于所有板材類型。應依據應用情況來決定選擇哪一種材質的連接件--屋頂采用PC或"R"鋁制接合器（或是任何接縫在外部的情況）；鋁制接合器'C'用于覆層（隱藏接縫）。 PC連接件（02部分）是一種22毫米高，39毫米寬的擠壓PC組件，顏色與板材顏色匹配。最大長度為11990毫米，重量為160克/米。PC連接件應高出最后的緊固件100毫米。

PC連接件堵頭（03部分）是一種透明的亞克力元件，設計用來堵上PC連接件的兩端。這種堵頭能防止灰塵和水進入到連接件內，同時增強了連接件兩端的強度以及系統兩頭的和諧度和美觀度。

鋁制連接件'R'（12部分）是一種40毫米寬和22毫米高的光面擠壓鋁材。最大長度為6000毫米，鋁制接合器'R'應高出最后一個緊固件150毫米。

鋁制連接件'R'端蓋（13部分）是一種光面鋁制板，設計用來封閉鋁制連接件'R'的兩端，這種堵頭一般用兩顆螺絲固定到連接件上。

鋁制連接件'C'（4部分）是一種39毫米寬，54毫米高的光面擠壓鋁材。最大長度為6000毫米，這種鋁制連接件應高出最后一個緊固件250毫米。

鋁制連接件'C'端蓋（5部分）是一種光面鋁制板，設計用來封閉這種鋁制連接件的兩端，這種堵頭用兩顆螺絲固定到連接件上。

 B） 緊固件

T形緊固件U型板屋頂系統通過T形緊固件與支撐結構連接在一起。這些不銹鋼構件是用螺絲固定到結構上的。這種緊固件有4個尺寸，與每種板材類型相匹配。在木質結構上安裝U型陽光板系統的時候，T形緊固件采用木質螺絲固定。對于金屬結構，則采用金屬螺絲。按照標準，每個緊固件用兩顆螺絲固定。在強風地區，建議采用3顆螺絲固定緊固件。

T形塞--為了防止板材的移動，建議在每個接合器的一個固定點處都安裝一個T形塞。這將是唯一的縱向固定點，所有其他固定點都是可移動的。這是一款帶額外阻塞板的T形緊固件，和板材上的切槽吻合（現場準備好）。

C） 密封和堵頭件

鋁制密封條（6部分）共有4個尺寸，為光面鋁材，與板塊類型匹配。最大長度是6000毫米（庫存長度）。

它們被當做一種蓋子來塞住板材的端部（通常是下端），以防止灰塵和濕氣的進入，同時提供有效的排水。U-型材用來密封板材的上端，并且防止?jié)駳夂突覊m進入。

PC U型材采用PC材料制造，共有兩種，匹配8毫米和10毫米板，它們的最大長度是12毫米（庫存長度）。
鋁制U型材是一種光面鋁型材，有兩種尺寸，匹配18毫米和20毫米板材，它們的最大長度是6000毫米（庫存長度）。

鋁制F型材有四種尺寸，匹配每種板材類型。它們是鋁制光面型材，最大長度為6000毫米（庫存長度）。F型材應變用來作為側邊固定元件，也能作為上端封蓋。

D） 鋁制檁條

這種鋁型材能作為建筑結構上的一個次檁。它可以是筆直的也可以是彎曲的（通過軋），設計用來作為一個次檁和一個緊固件（在跨條應用中無需用到T形緊固件）。這種檁條有4種尺寸，匹配每種板材類型，最大長度為6000毫米。

七、安裝數據

屋頂結構

U型陽光板建筑系統適合于次檁和主檁結構。U型板應用的推薦最小屋頂斜度是5%，推薦采用斜度更低的次檁設計。

             REGALON? 8/600 and 10/600       REGALON? 8-12/1050and 16-20/1050

主檁設計--推薦跨度
風載為1kPa（毫米）時。

次檁設計 - 推薦跨度
次檁上的T形緊固件間為最大間隔，風載為1kPa（毫米）

注 1: 上述跨度是針對風載為1000帕的屋頂應用而設定的，對于垂直或是內部應用。只作為參考。

注 2: 在彎曲應用中, 鋁制連接件需要預先彎曲，而PC連接件則可以冷彎到屋頂幅度。

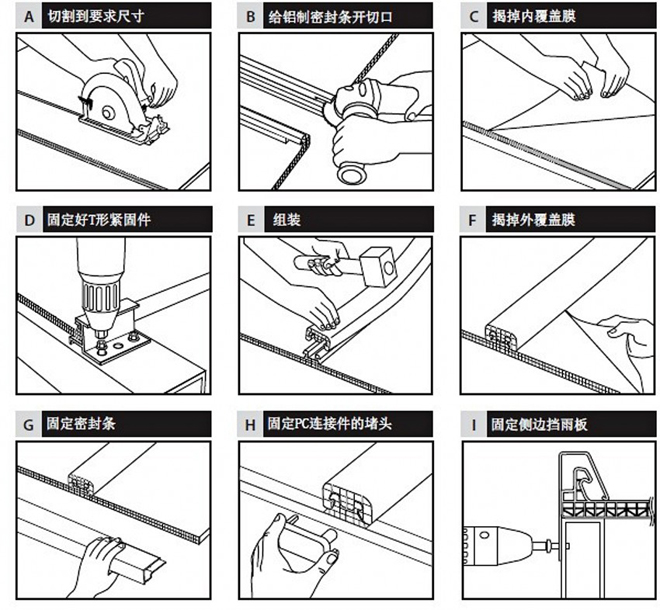

八、安裝說明

1.切割到要求尺寸
將板材切割到特定長度，兩端應懸空不超過100毫米。我們建議最少要有50毫米板材插入到排水槽內。用安裝了精良帶齒鋸片的圓鋸或手提式鋸將板材切成特定長度的塊，能使切割更簡單，質量更好。
2. 給鋁制密封條開切口
用一個小圓盤刀（2毫米厚），在板材邊角的兩個邊制造18毫米深的水平切口。切口應與板材頂面平行，但不能破壞板材表面。這個步驟需要精度，所以強烈建議在組裝之前就把切口切好。

3.去除切割碎屑
使用一臺真空吸塵器或是一臺帶吹槍的空氣壓縮機--將殘留在板材內部的碎屑或是顆粒物吹走（確保板材兩端都沒有塑料套管）。

4.放置第一塊板材
對于對稱式安裝--確保第一塊板材的布局，要從構件的中心開始（可以下面的公式計算結果：1/構件寬度X2+板材寬度/2）。對于"邊對邊"安裝--則是要將第一塊板材安裝到側面擋雨板上。

5.揭掉內覆蓋膜
只揭掉板材內面的PE保護膜。要確保這個面在板材最終定位之前不觸碰屋面桁條，以防止劃傷。

6.固定好T形塞
在主檁的頂部（對于次檁，則是在離板材尾端的100毫米處），對著板材放下一個T形塞，用六角頭螺絲固定住。對于在拱形構件上的彎曲設計，丁字塞應該固定在拱形頂部的中間，作為中間緊固件。對于墻壁應用，丁字塞要在膨脹允許范圍的相反方向固定。

7.固定T形緊固件
沿著板材，在主檁的剩余部分（見次檁設計跨度表），將丁字緊固件對著板材，用六角頭螺絲固定住（標準用2個，強風和龍卷風地區用3個）。


8.放置下一塊板
揭掉第二塊板材下方的PE保護膜，挨著T形緊固件放置好。

9.將2塊板材鎖合好
用一個橡膠錘，開始固定連接件--沿著連接件，以短小的間距（5-10厘米）敲擊，將2塊板材鎖合在一起。從底端開始，逐漸往屋頂上方走（確保連接件要懸空高出板材尾端13毫米，因為稍后要安裝鋁制密封條）。

10. 鋁制連接件
如果采用的是鋁制連接件'R'，在安裝前，要在連接件的兩邊沿著給出的線鉆好7毫米直徑的孔。安裝參見步驟9。鎖合好后，將M6螺釘穿過預先在鋁制連接件上鉆好的孔，鎖緊（確保鎖緊了，但是不要過緊）。

11.揭掉外覆蓋膜
板材安裝好后，馬上將外表面的PE保護膜揭掉。如果晚些時候揭會非常困難（在夏天的時候，將頂部保護薄膜直接揭掉，以防止薄膜和板材粘結在一起）。

12.重復步驟5到步驟9（或步驟11）
直到除尾部板材外的所有板材都已安裝好。

13.確定尾部板材所需寬度
用一個圓鋸（安裝了精良的鋸齒）或是豎鋸來切割板材的尾部到需要寬度。

14.沿著U型板材的切邊，套入鋁制F型材（已切割到所需尺寸），確保緊密套合。

15.將尾端板材抬起，放到位置上，重復步驟9（或步驟9-11）鋁制F型材應與最后的次檁或主檁尾部咬合（注意，如果是固定到金屬檁上，確保檁的尾端是封閉的）。

16.用鉆尾螺絲固定F型材到次檁或是主檁的尾端。

17.在板材的頂端開始安裝U型材。
U型材設計用來完成與板材緊密的咬合，所以開始的時候要將一端套上，然后慢慢地輕拍，直到完全緊密插入。PC U型材（為 U型板8-10毫米）可用手輕拍，而鋁制U型材（U型板18-20毫米）則要用橡膠錘。

18.開始安裝鋁制密封條
在板材底端，將密封條推入。密封條也是設計用來完成與板材緊密的咬合，所以開始的時候要將一端推入，用一個錘子慢慢地輕拍，直到完全緊密插入。這些密封條用來防止灰塵和濕氣的侵入。插入。這些密封條用來防止灰塵和濕氣的侵入。

19.固定連接件堵頭
在連接件兩端插入連接件堵頭。PC連接件堵頭是推入的，鋁制連接件的端蓋是用螺絲固定的，無需用到硅樹脂密封劑或是任何其他粘合劑。

20.側邊擋雨板
側面擋雨板在構件的兩邊都有，既作為緊固件，也是擋雨板。它們能和完全寬度的和切割尺寸的板材吻合。有的情況下則需要定制生產的擋雨板。擋雨板的兩端應用堵頭堵住。

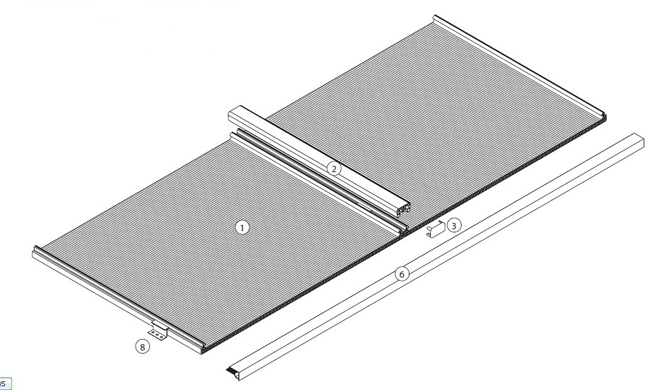

九、配置圖
